CAN-GCLN CAN-Loconetbrug

Door Rob Versluis & Peter Giling

Introduction

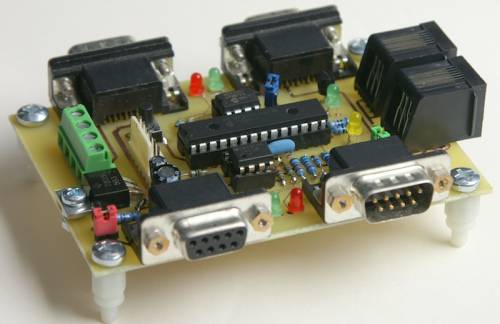

De CAN-GCLN verzorgt een koppeling tussen de CANbus en de Loconetbus en kan gebruikt worden in die situaties waar aan te sluiten modules wel voor de ene en niet voor de andere bus beschikbaar zijn of om aan de wens te voldoen vanuit Rocrail slechts 1 bus aan te sturen.

LocoNet® is een handelsmerk van Digitrax, Inc.

Een stukje techniek

Het probleem om een dergelijke brug te realiseren ligt in het verschil in data snelheid van de beide bussen.
Cbus gebruikt een snelheid van 125kBit/sec en Loconet 16kBit/sec.
De oplossing kan worden gevonden in het creeren van een voldoend grote buffer, maar eigenlijk is het toepassen van filters een betere optie om zgn. overflow te voorkomen.

Mogelijkheden

Ondersteuning van Digitrax Transponding.
Ondersteuning van de Uhlenbrock Lissy ontvangers.
Ondersteuning voor de Wielenteller GCA141.
Modelklokpulsen van Cbus naar Loconet
Voeding via de RJ12 connectoren.
Ondersteunde OPCs

Afspraken over adressering

Afspraken voor het adresseren van componenten is noodzakelijk omdat de Canbus bij de events geen onderscheid maakt tussen binnenkomende meldingen en uitgaande opdrachten.
Er is voorzien in een instelbaar filter met een standaard instelling zoals onderstaand.

Type	CBUS events bereik
Wissels	getalwaarde < 1024
Melders	getalwaarde >= 1024

Adres mapping

Lees ook Addressing voor meer info over het adresseren .

CBUS (FADA) → LocoNet (PADA)	Opmerking
address (divided by) 2 → port
address (modulo) 2 → gate	Bij de GCA50 setup wordt de gate C2 optie gebruikt.

LocoNet (PADA) → CBUS (FADA)
port (multiplied by) 2 + gate

FADA = Flat Accessory Decoder Address
PADA = Port Accessory Decoder Address

Voorbeeld

Een MGV50 module uitgang onder Loconet met adres 0 en poortnummer 10 heeft onder Cbus het adres 0 en poortnummer (10x2)-2.

Pas op voor een wissel met een enkele spoel worden twee opvolgende adressen gebruikt, 1 voor het inschakelen en het tweede adres voor het uitschakelen.
